创通联达 TurboX SDW4100 可穿戴开发套件展示｜MUKU STUDIO 结构可视化项目案例
MUKU STUDIO 于 2025 年完成了北京创通联达智能技术有限公司 TurboX SDW4100 Development Kit 可穿戴开发套件展示项目的设计与制作工作。
本次项目围绕“开发套件结构可视化”与“软硬件架构展示”展开，我们负责整体视觉方案、实物零件陈列、尺寸标注、架构图整合、装框制作及最终交付。最终作品将开发板底座、主板、NFC 天线、主天线、无线充电线圈、电池、Sensor-FPC、USB-FPC、SIM-FPC、扬声器、摄像头、触摸屏以及 Wearable Software Pack 架构图整合在同一展示板中。
公开信息显示，Thundercomm 是智能物联网产品和解决方案提供商，面向 OEM/ODM、企业和开发者提供从智能模组到终端产品的端到端方案，并覆盖 AI、5G、IoT、云计算等方向。本次展示的 TurboX SDW4100 Development Kit，也体现了从硬件参考设计到软件包架构的完整开发支持逻辑。
项目背景
开发套件类产品和普通消费电子不同。它不是面向最终用户的完整终端，而是面向开发者、方案商和企业客户的技术平台。它需要展示的不只是零件本身，还包括接口、尺寸、模块关系和软件架构。
客户希望通过一件实物展示板，让 TurboX SDW4100 可穿戴开发套件的硬件组成和软件包结构被清楚呈现。作品既要能看见真实元器件，也要能理解开发套件如何服务智能手表、智能眼镜、追踪器、耳机和手持终端等场景。
设计思路

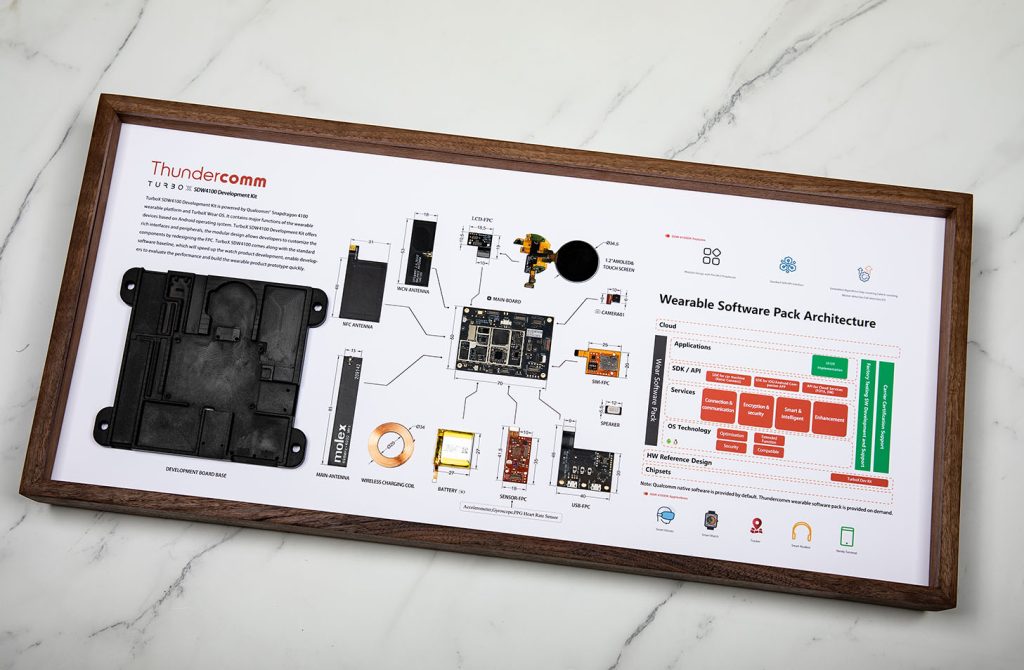

这件作品采用横向长幅布局。左侧展示开发板底座，中间展示硬件参考设计和各类 FPC、天线、电池、无线充电线圈、扬声器等实物部件，右侧展示 Wearable Software Pack Architecture 架构图。
这样排布的原因，是开发套件本身不只是一个硬件产品，而是一套“硬件 + 软件 + 应用场景”的系统。左侧和中间负责展示可触摸、可测量、可识别的硬件结构；右侧负责说明软件包、OS 技术、SDK/API、服务层和应用层之间的关系。

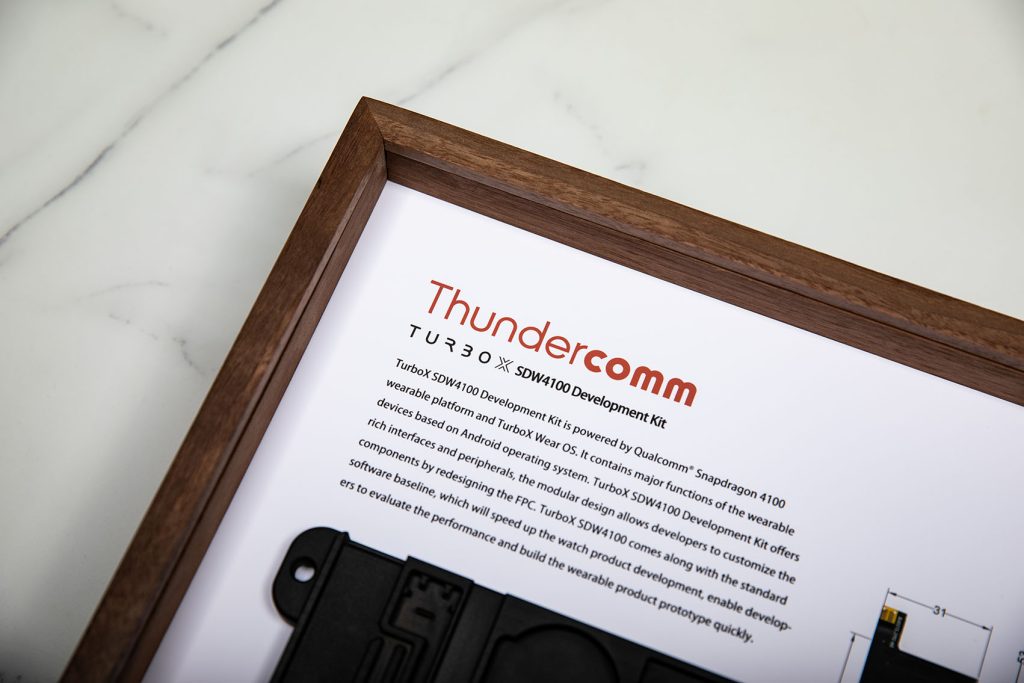

木质框体让技术内容获得展陈属性，白色底板则保证复杂信息仍然清楚。大量尺寸标注用于说明开发板和 FPC 的结构尺度，实物零件与印刷图形结合，让观众可以同时看到真实物件和系统关系。
制作过程

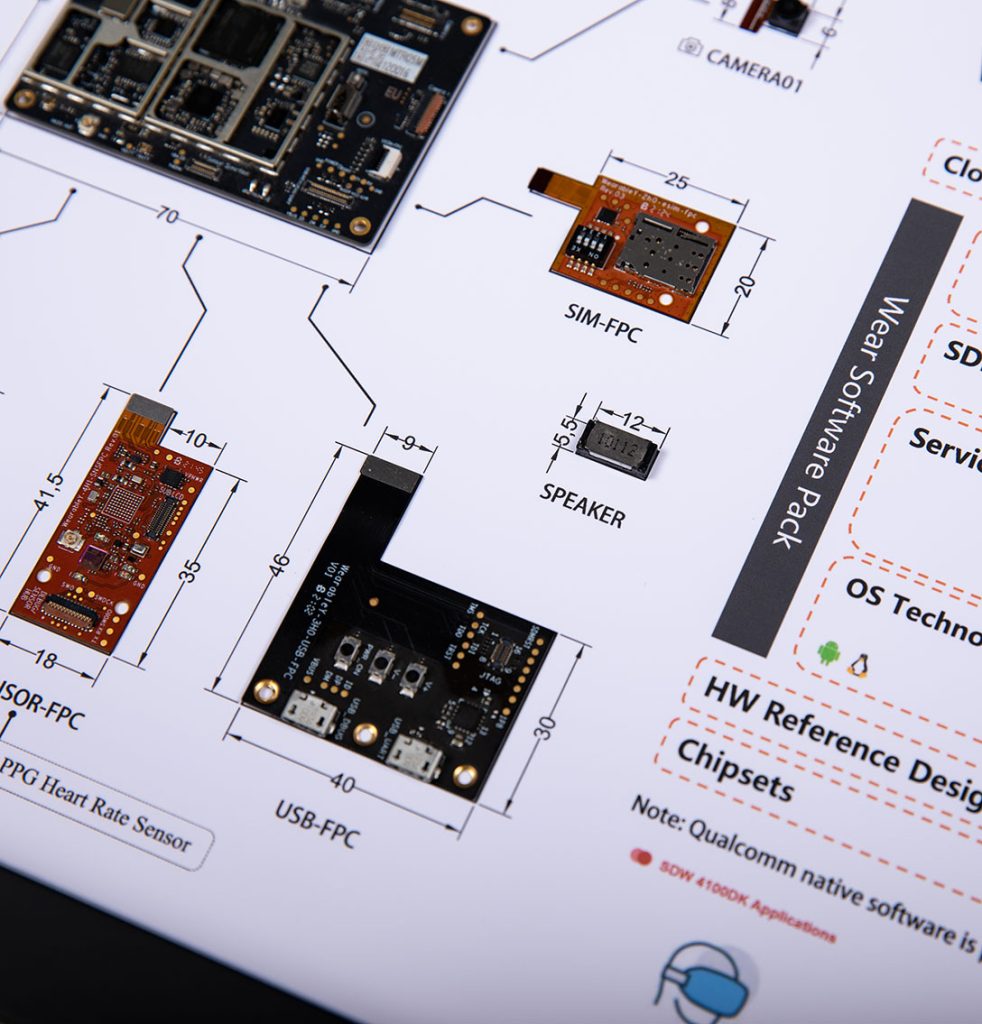

制作过程中，我们首先梳理硬件模块。主板、NFC 天线、主天线、无线充电线圈、电池、Sensor-FPC、USB-FPC、SIM-FPC 和扬声器，都需要按开发套件逻辑进行分区。不同模块的尺寸差异较大，排版时要避免某些小件被大板件压住。
打样阶段的重点是建立硬件阅读路径。观众需要先看到开发板底座，再看到主板和外围 FPC，最后进入软件架构区。由于这件作品横向跨度较大，视觉节奏需要更清楚，否则信息容易被拉散。

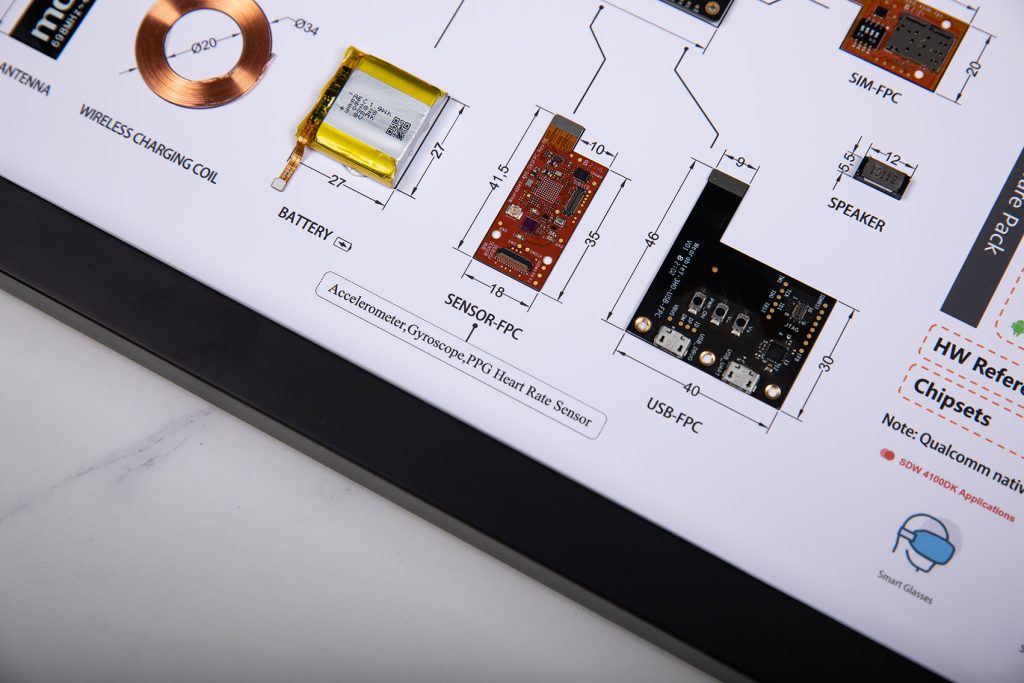

半成品阶段主要处理实物固定。无线充电线圈、电池、FPC、扬声器和小型板卡材质不同，固定方式也不同。既要保证长期稳定，也要保持零件表面和焊盘、接口区域可见。
安装和调试阶段，我们重点检查尺寸线、英文标注、架构图与实物部件之间的关系，确保作品既适合近距离阅读，也适合整体观看。
最终交付

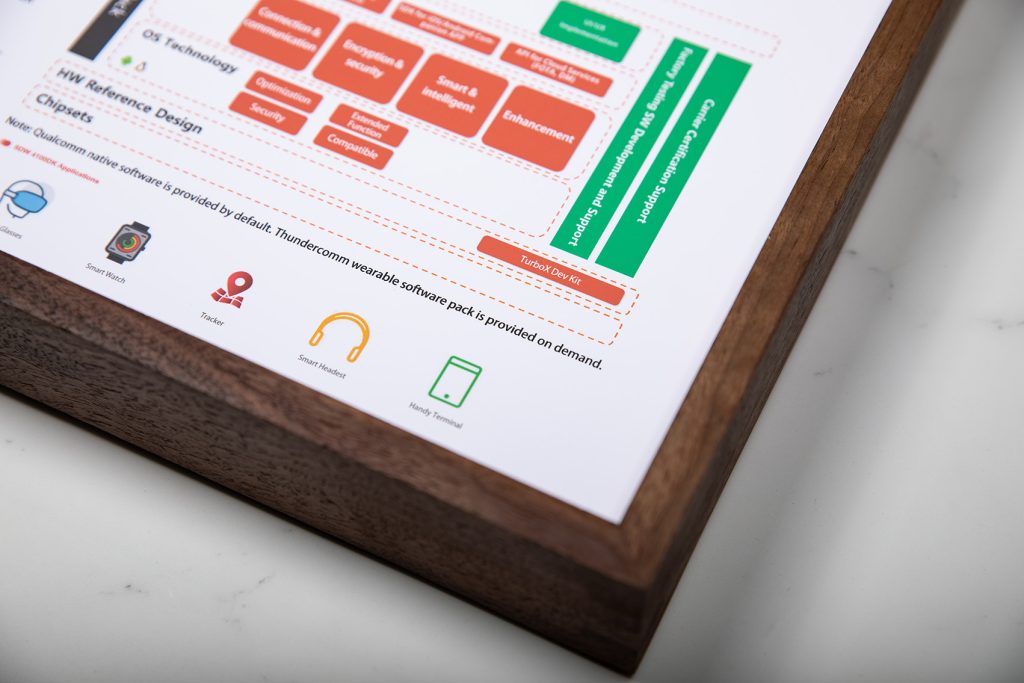

最终作品呈现出一套完整的可穿戴开发套件展示逻辑。硬件部分让观众看到真实模块和尺寸关系，软件架构部分说明 Wearable Software Pack 如何支撑应用、SDK/API、服务、安全、连接和系统技术。
它既适合企业展厅，也适合技术交流、产品发布和开发者沟通场景。相比单纯展示开发板，结构可视化展示能够更直观地说明一套开发套件如何从硬件参考设计延伸到软件包和应用场景。
项目总结
MUKU STUDIO 持续探索工业结构与视觉艺术之间的结合方式。我们希望通过真实结构的拆解与重组，让产品内部逻辑被更多人看见。
这次创通联达 TurboX SDW4100 项目，让开发套件从技术资料转化为可观看、可阅读的展示作品。它不仅展示硬件，也展示软硬件协同关系，这是开发平台类项目最重要的内容价值。
